锌硒宝成分氧化锌（锌氧化后是什么）

EINECS登录号：215-222-5

相对分子质量:81.3894(按2010年国际相对原子质量)

分子式：ZnO

二、质量指标

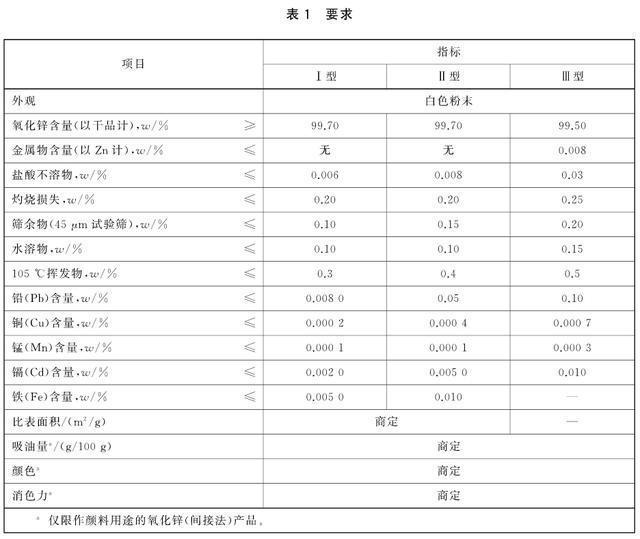

产品应符合下图表一要求（GB∕T 3185-2016 氧化锌(间接法)标准）

表1

三、与直接法的区别

氧化锌生产方法有直接法和间接法之分。间接法氧化锌和直接法氧化锌的区别在于他们的制造材料，工艺，都是不同的，所以使用领域也不同。

1.直接法

直接法氧化锌多以锌矿石,锌灰、锌精矿为原料,经高温氧化焙烧再加煤还原为锌蒸气,锌蒸气与热空气氧化得氧化锌。该工艺产品纯度低，一般在75%–95%之间, 杂质含量有高有低。

2.间接法

间接法氧化锌的原材料是经过冶炼得到的金属锌锭或锌渣。常温下为白色六角晶系结晶或粉末，粒径在0.1-10微米左右。难溶于水，可溶于酸和强碱，氨水和铵盐溶液。无嗅无味，无砂性，受热变为黄色，冷却后重又变为白色，加热至1800℃时升华。

四、主要用途

间接法氧化锌可用于橡胶、压敏电阻、油漆、磷化液、薄膜、导热材料、催化剂等产业;重金属含量低的产品，还可用于家畜饲料、药品、医疗保健等产业。

五、包装、运输、贮存

1.包袭

产品采用双层包装.内包装采用聚乙烯塑料薄膜袋.外包装采用塑料编织袋。包装内袋用维尼龙绳或其他质量相当的绳扎口，或用与其相当的其他方式封口;外袋采用缝包机缝合，缝合牢固，无翻缝或跳线理象。也可根据用户的要求进行包装。

2.运输

运输、装卸时要求轻装、轻卸，应防止碰撞和破裂。在运输过程中.防止雨淋、受热、受潮。严禁与碱类及酸类物品混运。

3.贮存

产品应贮存在通风、阴凉、干燥的库房内，防止雨淋、受潮。严禁与碱类及酸类物品混贮。在符合本标准规定的包装、运愉和贮存条件下，自生产日期起未拆封的氧化锌有效贮存期为12个月。期成后按本标准规定进行检验，如达到本标准各项要求时，可继续使用。

六、制造方法

间接法氧化锌采用氨化法和煅烧法进行生产的，本产品为白色粉末，常温下稳定，具有良好的遮盖力及着色力。不溶于水及酒精，能溶于酸、碱氨盐溶液，属两性氧化物。空气中吸收二氧化碳和水生成碳酸锌呈白色。加热时变黄，冷却后恢复白色。

间接法氧化锌制造方法如下：将电解法制得的锌锭置于耐高温坩埚内，加热至600～700℃熔融后，在高于907℃(通常在1000℃左右)的温度下蒸发形成锌的蒸汽，蒸汽在空气中被氧气氧化产生氧化锌，这个氧化过程会发出闪亮的光同时伴随着温度的降低，随后氧化锌颗粒通过一根冷却传送管被收集在一个集尘室里旋风分离，将细粒子用布袋捕集，即制得氧化锌成品。这个合成方法是在1844年被法国人LeClaire普及推广开的，因此该法也被称作法国法。

间接法氧化锌成本受原料的影响较大，间接法生产氧化锌粒子的直径在0.1到10微米,纯度在99.5%到99.7%之间，纯度越高，单位质量越重。按重量计，世界上大部分的氧化锌是由这个方法制造的。

七、产业链

1.上游锌锭

2.下游间接法氧化锌，橡胶、压敏电阻、油漆、磷化液、薄膜、导热材料、催化剂，家畜饲料、药品、医疗保健等产业用料。

八、参考资料

1.化学化工大辞典 上卷 化学工业出版社 2003

2.GB∕T 3185-2016 氧化锌(间接法)标准
