硒补瓷器缺口行吗（瓷器缺口填补方法视频）

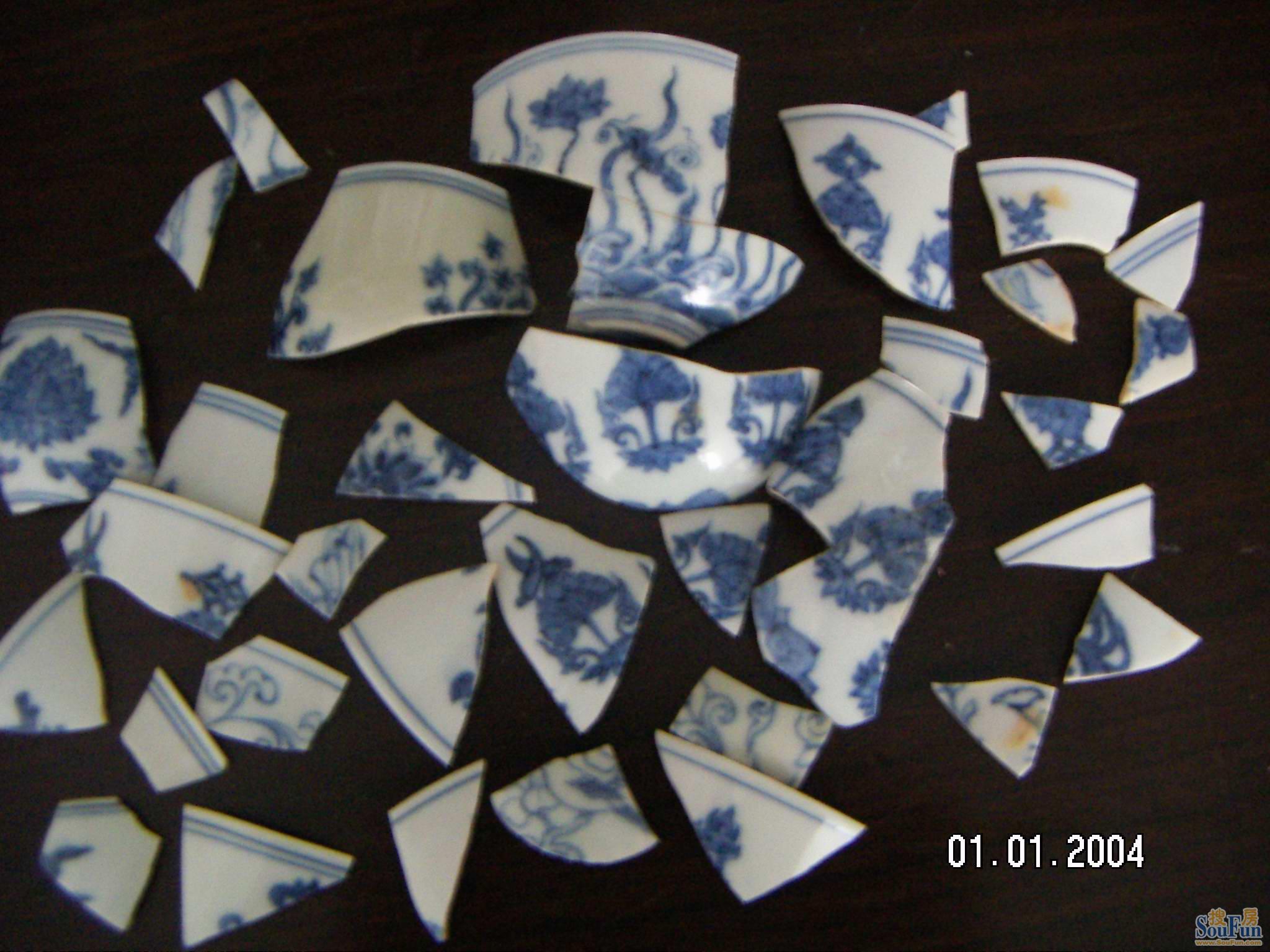

修复古陶瓷方法，主要步骤无外乎先将所有的碎片与器物的关系用纸头描好，再剪下拼接成图，看各碎片之间的关系做好记号。再找出碎片接口哪有斜面，必须属于先粘接的第一块。有些部位异物沉积而产生黑斑线，需特别清洗。可用双氧水或者“84消毒液”先将主器物上的裂纹缺口清净。尽可能地将缝里的色差减弱，这样粘接后的吻合面就没有痕迹。再对碎片处用棉花条吸双氧水或者“84消毒液”敷在黑斑线上，将黑色物质“钓”出来，一般半小时即可。如遇黑色深沉，多换上几次棉花条，反复进行清洗，直至黑色彻底洗尽为止。注意每块残片及残片的几个接合面，都要用双氧水清洗擦净。粘接前，要等待残片的几个接合面都干燥了，再用适合于陶瓷器的环氧树脂或者502胶粘接。瓷片间的结合处尽量少涂胶，以防空隙过大，合拢时走形错位。如果遇上有缺口需补缺的。可用瓷粉、石膏粉或者家用祛污粉等矿物长石材料研磨出的石粉，加白色环氧树脂拌合成软泥片。再按缺口的图形压制缺片供补缺用。或者用牛角刮刀随型补缺。固化后的多余坚硬部分，用软轴雕刻机轻松自如地就能将其修补平整。补缺后用木砂纸打磨平整，缝隙处用瓷器腻子填平，最后用细质水磨砂纸磨平作色。过去使用的粘接剂多为天然植物胶，修复后的瓷器接缝有易变色缺憾，一眼就能辨出做过“手脚”。现在粘接时，多使用无色透明的环氧树脂和高分子合成材料，不容易变色，手感，观感均跟原来的器物没什么两样。而且后补的材料敲击时，也有瓷化很好的金属声。对修补过的地方上釉，是件不容易的事情。首先得配制好瓷釉，一般是将硝基漆与三倍乙酸乙酯调匀，如果原物件釉子泛青或者泛土黄，就需要加点丙烯漆颜料，在小玻璃杯中调匀。色要准，上釉动作要干净。一般用精制不掉毛的毛笔剪掉笔尖，舔成平锋。运笔要快要匀称，一笔到位，尽可能不重笔。要补青花的，先上一层薄釉，在釉上画青花。接着再上—遍釉子。上釉需根据原瓷釉面的厚薄，反复进行，直到与原器一样。对瓷化程度高、收藏价值好的青花白釉瓷，最好用补牙的光敏固化复合树脂和牙粉，其色泽稳定，粘结性强、瓷化效果好。用这种树脂材料，可不能采用马弗炉加温复烧固化，因为胎和釉容易受热炸裂。所以只能采取牙医用局部冷光固化的方法。修补瓷器的行活“瓷配瓷、陶配陶”。这样的补缺方法一般用在价值较高的精品上。即烧制一块和原器相同的瓷片，选好花纹色泽基本是一致的，切割打磨成型后补缺上去。不过，自古“瓷配瓷”补缺的方法
